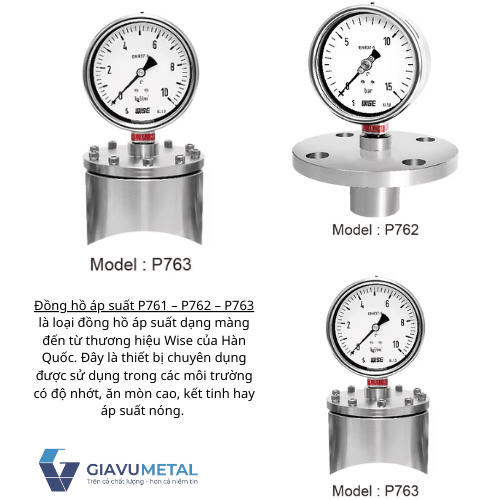

Đồng hồ áp suất P761 – P762 – P763

Giới thiệu đồng hồ áp suất P761 – P762 – P763

Đồng hồ áp suất P761 – P762 – P763 phù hợp với trường hợp môi trường quá trình ăn mòn kết nối thiết bị và phần tử cảm biến áp suất. Hơn nữa, loại máy đo này thích hợp cho môi trường có ăn mòn, có độ nhớt cao, kết tinh hoặc áp suất nóng. Ngoài ra, nó được khuyến khích sử dụng khi môi trường có nhiệt độ thấp và phần tử gửi áp suất do sự thay đổi nhiệt độ môi trường hoặc quá trình và nơi môi trường quá trình yêu cầu xả ra khỏi hệ thống để ngăn ngừa bất kỳ sự nhiễm bẩn nào. Series P761 – P762 – P763 thuộc dòng Đồng hồ áp suất Wise và được phân phối duy nhất tại Wise Việt nam.

Thiết kế màng chắn của từng Series

 + P761   Pressure gauge with inline type diaphragm seal
 + P762   Pressure gauge with extension type diaphragm seal
 + P763   Pressure gauge with pad type diaphragm seal

 - Đồng hồ áp suất màng Wise P761, P762, P763 được thiết kế màng chắn bảo vệ đồng hồ áp suất khỏi môi chất đo, bằng cách đổ đầy dầu silicon vào giữa màng ngăn và ống bourdon của đồng hồ, khi có áp suất tác động vào, nó sẽ truyền chính xác sự dịch chuyển của màng ngăn theo sự thay đổi áp suất và chuyển thành chuyển động của kim quay, giúp hiển thị giá trị đo được trên mặt đồng hồ.
 - Nhiệt độ làm việc của màng ngăn phụ thuộc vào chất lỏng được điền đầy bên trong, vật liệu màng ngăn và vật liệu bích bên dưới. Với loại chất lỏng tiêu chuẩn thì nhiệt độ làm việc thích hợp là -20 ~ 200˚C.

Thông số kỹ thuật của đồng hồ áp suất dạng màng Wise P761 – P762 – P763

Model	P761, P762, P763
Thương hiệu	Wise
Xuất xứ	Hàn Quốc
Thiết kế	Dạng màng
Đơn bị đo	MPa, kPa, bar
Dải đo	– 0.1 ~ 0 đến – 0.1 ~ 2.5 MPa 0 ~ 0.1 đến 0 ~ 35 MPa
Độ chính xác	Theo từng model đồng hồ áp suất
Nhiệt độ làm việc	– 20°C ~ 200°C ( đối với chất lỏng truyền dẫn tiêu chuẩn)
Hiệu ứng nhiệt độ	Độ chính xác ở nhiệt độ trên và dưới nhiệt độ chuẩn (20°C) sẽ ảnh hưởng trong khoảng ± 0.5% trên 10% toàn thang đo.
Loại dầu	Dầu Silicone
Mặt bích	Mặt bích trên: Thép không gỉ (Inox 304, 316) Mặt bích dưới: Thép không gỉ/ Monel/ Hastelloy-C/ Titanium/ Nickel
Màng ngăn	Inox 316L Monel  Hastelloy-C Titanium Tantali Niken Alloy20
Số in trên mặt đồng hồ	Nhôm trắng sơn đen
Kim đo	Hợp kim nhôm đen

 - Đồng hồ áp suất P761 – P762 – P763 là loại đồng hồ áp suất dạng màng đến từ thương hiệu Wise của Hàn Quốc. Đây là thiết bị chuyên dụng được sử dụng trong các môi trường có độ nhớt, ăn mòn cao, kết tinh hay áp suất nóng.
 - Sản phẩm được chia ra gồm 3 phân loại chính gồm: P761 (đồng hồ áp suất màng kiểu inline), P762 (đồng hồ áp suất màng kiểu extension), P763 (đồng hồ áp suất màng kiểu pad). Màng của đồng hồ được làm từ nhiều loại vật liệu có độ bền cao đáp ứng nhu cầu sử dụng linh hoạt cho các yêu cầu kỹ thuật và dạng lưu chất khác nhau.
 - Với thiết kế màng ngăn cách ly môi chất với bộ phận đo, đồng hồ áp suất dạng màng P761, P762, P763 Wise giúp bảo vệ cho đồng hồ trong quá trình hoạt động, đảm bảo độ chính xác và tuổi thọ sử dụng cho thiết bị.

Vị trí lắp đặt đối với từng series P761 – P762 – P763

 - Đồng hồ áp suất màng Wise P761 : Lắp đặt tại các vị trí giữa đường ống
 - Series P762 : Lắp lên nozzle đã được trên ống.
 - Đồng hồ áp suất P763 : Được thiết kế để hàn gắn chặt với ống.

Sự khác biệt giữa các Model

Điểm khác biệt chính giữa ba model này nằm ở cấu tạo và cách thức lắp đặt phần màng ngăn:

• Wise P761 (Inline type): Thiết kế phớt màng loại nội tuyến, thường được lắp đặt trực tiếp giữa các đoạn đường ống.
• Wise P762 (Extension type): Thiết kế phớt màng mở rộng (có cổ dài), cho phép lắp đặt lên các vòi (nozzle) có sẵn trên đường ống hoặc bồn chứa.
• Wise P763 (Pad type): Thiết kế phớt màng dạng đệm, thường được thiết kế để hàn gắn chặt hoặc lắp ép sát vào thành ống.

Đặc điểm của dầu đồng hồ – Silicone

• Có độ nhớt thấp.
• Thường được ứng dụng trong môi trường có nhiệt độ chuyển biến liên tục, khắc nghiệt.
• Thích hợp cho các hệ thống làm việc ở vùng khí hậu lạnh và có thể gây ra hiện tượng icing.
• Phạm vi nhiệt độ làm việc của chúng lớn.

Các lưu ý khi sử dụng và bảo trì đồng hồ áp suất màng Wise P761, P762, P763

1) Nếu đo chất lỏng có tính ăn mòn, mặt bích và màng ngăn phải được chọn bằng vật liệu thích hợp để ngăn chặn sự ăn mòn
2) Màng ngăn và đồng hồ phải được lắp đặt trên cùng một đường ngang, và nếu vị trí khác nhau, nên thực hiện điều chỉnh về điểm 0 sau khi lắp đặt.
3) Đồng hồ áp suất màng chứa đầy chất lỏng giữa Màng ngăn và Ống Bourdon, vì vậy không tùy ý tháo rời và chỉ tháo rời với mục đích sửa đổi.

Ứng dụng công nghiệp

Dòng P76x được hãng Wise Hàn Quốc khuyến nghị sử dụng trong các môi trường khắc nghiệt như:

• Nhà máy hóa chất: Đo áp suất các dung dịch axit, kiềm mạnh có khả năng ăn mòn kim loại thông thường.
• Ngành giấy và bột giấy: Nơi môi chất chứa nhiều tạp chất rắn treo lơ lửng dễ gây tắc nghẽn ống Bourdon.
• Hệ thống xử lý nhiệt: Nhờ lớp màng cách ly và dầu truyền lực, đồng hồ có thể làm việc với môi chất nóng lên đến 200°C mà không làm hỏng bộ phận cảm biến.
