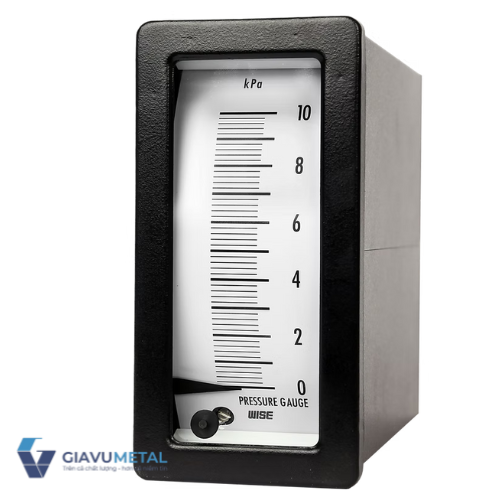

Đồng hồ áp suất P410 – P420 Wise

 Giới thiệu đồng hồ áp suất P410 – P420

Đồng hồ áp suất P410 – P420 thuộc dòng đồng hồ áp suất Wise, được thiết kế để đo áp suất thấp, chân không hoặc áp suất hỗn hợp. Chúng là một công cụ có thể đo áp suất thấp ( 4mbar ). Series P410 – P420 được thiết kế đặc biệt như một máy đo áp suất vi mô để đo áp suất thông gió bên trong lò hơi hoặc ống khói trong nhà máy nhiệt điện hoặc tàu thủy.

Điểm chung & Ứng dụng

Cả hai model P410 và P420 đều thuộc dòng đồng hồ đo áp suất vi mô (micro pressure gauge) của Wise, Hàn Quốc và có các đặc điểm chung:

• Dải đo thấp: Có khả năng đo áp suất rất nhỏ, ví dụ từ 4 mbar trở lên hoặc dải chân không hỗn hợp.
• Ứng dụng chính: Dùng để đo áp suất thông gió bên trong lò hơi, ống khói trong các nhà máy nhiệt điện, tàu thủy, phòng thí nghiệm, và các hệ thống khí nhẹ.
• Độ tin cậy: Được thiết kế chắc chắn, hoạt động ổn định và bền bỉ, tuân thủ tiêu chuẩn chất lượng quốc tế.

So sánh & Khác biệt chính
Sự khác biệt chính giữa P410 và P420 nằm ở kiểu lắp đặt/kết nối và vật liệu bộ phận đo:

Đặc điểm	Model P410	Model P420
Kiểu lắp đặt	Chân đứng (bottom connection)	Chân sau (center back connection), thường để lắp bảng điều khiển
Vật liệu bộ phận đo	Hợp kim đồng (Copper alloy)	Thường là hợp kim đồng hoặc tùy chọn Inox 316L (cần xác nhận tùy chọn)
Vật liệu vỏ	Nhựa đen (Black plastic / ABS) hoặc thép không gỉ (Inox 304SS) (tùy chọn)	Nhựa đen (Black plastic / ABS) hoặc thép không gỉ (Inox 304SS) (tùy chọn)
Đường kính mặt	63, 80, 100, 160 mm (tùy chọn)	63, 80, 100, 160 mm (tùy chọn)

Để lựa chọn chính xác model P410 hay P420, người dùng cần xác định rõ vị trí lắp đặt (trên đường ống hay trên bảng tủ điện) và loại môi trường đo để chọn vật liệu bộ phận đo phù hợp (hợp kim đồng cho khí sạch không ăn mòn, inox cho khí ăn mòn nhẹ)

Các thông số kỹ thuật

Đường kính mặt – Đường kính danh nghĩa	192 (W) x 96 mm (H) (P type)   96 (W) x 192 mm (H) (R type)
Đơn vị đo	MPa, kPa, bar
Dải đo	Chân không: -1 ~ 0 đến -0,5 ~ 0 kPa   Hợp chất: -0,2 ~ 0,2 đến -5 ~ 5 kPa   Áp suất: 0 ~ 0,5 đến 0 ~ 10 kPa
Nhiệt độ làm việc	Môi trường xung quanh: -20 ~ 65℃   Chất lỏng: Max 100℃
Áp lực làm việc	Steady pressure : 75% of full scale   Over range protection : 130% of full scale
Hiệu ứng nhiệt độ	Độ chính xác ở nhiệt độ trên và dưới nhiệt độ chuẩn ( 20oC ) ​​sẽ được ảnh hưởng trong khoảng ± 1,0% trên 10oC toàn thang đo.
Cấp chính xác	± 2.0 hoặc ± 3.0% toàn thang đo



 Vật liệu và tiêu chuẩn kết nối đồng hồ áp suất P410 – P420

Vật liệu kết nối áp suất	Thép không gỉ – Inox 316
Các bộ phận khác	Thép không gỉ – Inox 316L
Vỏ	Black finished steel : P410 Black finished stainless steel (304SS) : P420
Kính quan sát	Safety glass
Bộ phận truyền động	Đồng
Số trên mặt đồng hồ	Nhôm trắng sơn đen
Kim đồng hồ	Hợp kim PBs2 sơn đen
Tiêu chuẩn kết nối	3/8″, 1/2 “PT, NPT và PF

4. Cấu tạo của đồng hồ

5. Lưu ý trước khi lắp đặt và sử dụng đồng hồ

1. Khi lắp Đồng hồ đo áp suất Wise lần đầu tiên, hãy lắp van để có thể dễ dàng lắp đặt và giúp bảo vệ đồng hồ.
2. Kiểm tra xem có rung hoặc chuyển động nào của chất lỏng hay không, nếu có hãy lắp đặt các thiết bị phụ trợ phù hợp.
3. Trước khi lắp đặt, hãy kiểm tra xem điểm 0 của đồng hồ đo có chính xác không.
4. Khi lắp đặt, sử dụng băng Teflon hoặc miếng đệm để bắt vít thêm chắc chắn.
5. Sau khi lắp đặt, mở van và kiểm tra xem đồng hồ áp suất P112 có hoạt động bình thường hay không.
