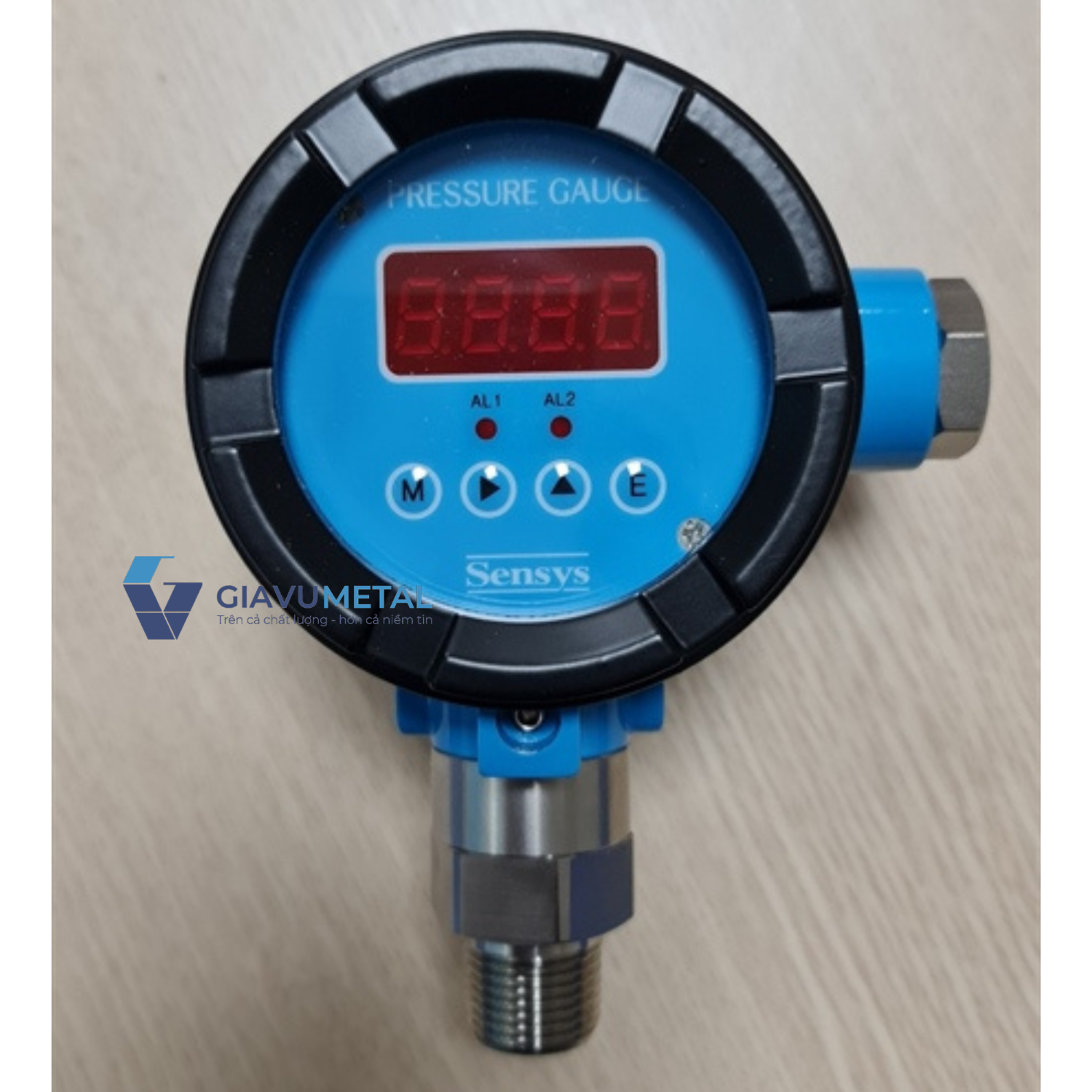

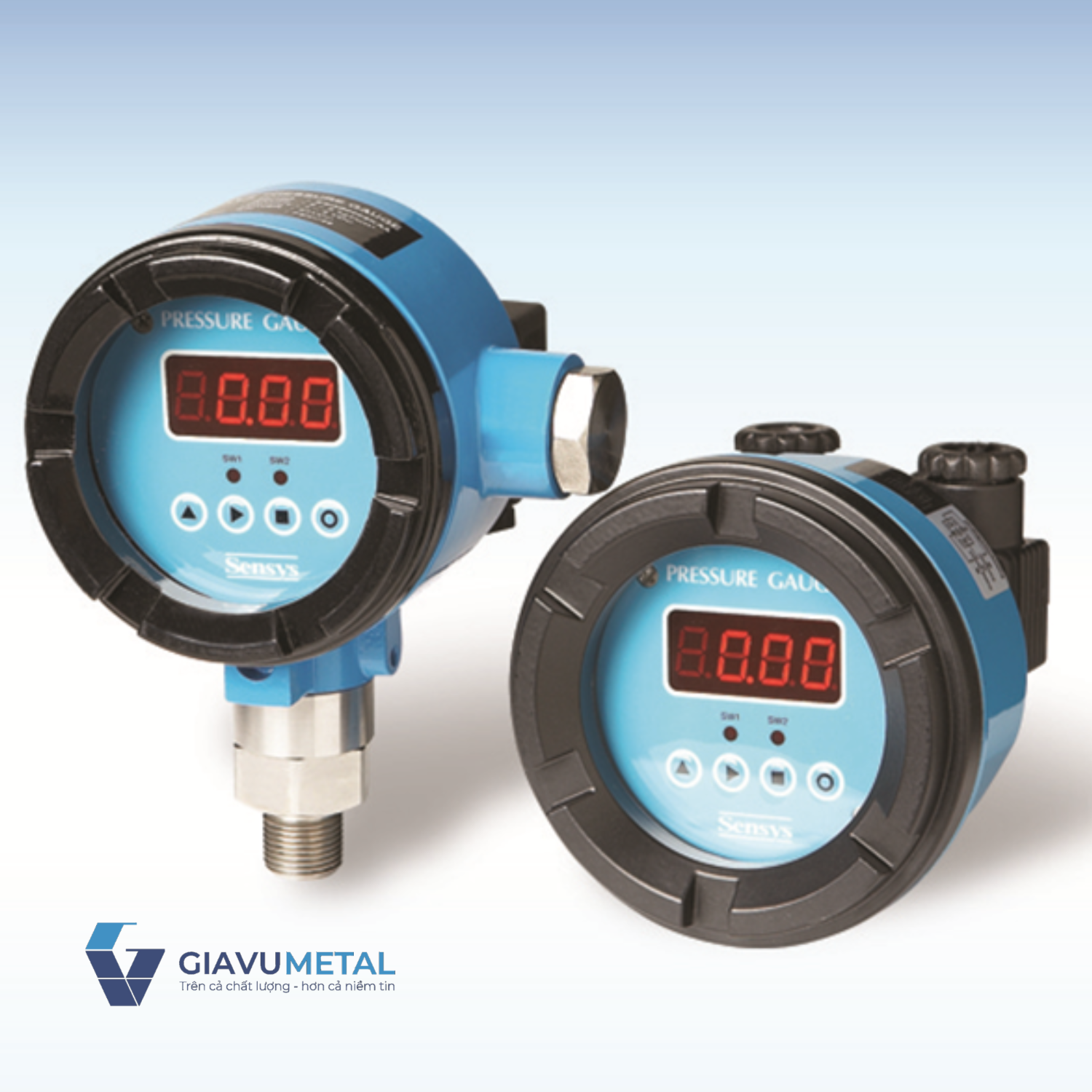

Đồng hồ áp suất điện tử / Công tắc SSG

Cảm biến áp suất Sensys SSG hay còn gọi là cảm biến áp suất hiển thị số, công tắc áp suất hay đồng hồ áp suất điện tử. Cảm biến áp suất Sensys SSG vừa hiển thị kết quả tại chỗ, vừa đưa tín hiệu về tủ điều khiển vừa có relay điều khiển on-off
Cảm biến áp suất điện tử Sensys SSG là dòng đồng hồ đo áp suất/ công tắc áp suất với các đặc tính chứa bộ vi xử lý theo mặc định, màn hình LED, đầu ra Analog 1~5VDC hoặc 4~20mA(3 dây), tín hiệu RS485 kèm switch 2 kênh, cấp độ bảo vệ IP65 nên không có giới hạn về điều kiện môi trường.

Đặc điểm của Cảm biến áp suất điện tử Sensys SSG

•  - Có chứng nhận CE
•  - Cấp độ bảo vệ: IP65
•  - Màn hình LED với chiều cao chữ số lên tới 10mm
•  - Có mạch khuếch đại tích hợp (1~5VDC, 4~20mA)
•  - Tùy chọn 2 kênh rơ le công tắc tại đầu ra
•  - Dải đo: -0.1 ~ 500MPa
•  - Độ chính xác: 0.5 ~ 0.8%FS

Thông số kỹ thuật của Cảm biến áp suất điện tử Sensys SSG

Phạm vi nhiệt độ bù	-10 ~ 70℃
Phạm vi nhiệt độ hoạt động	-20 ~ 80℃
Màn hình đèn LED	màu đỏ, ± 1999 (3 1/2), chiều cao chữ số là 10mm
Nguồn nuôi	18 ~ 26 VDC
Đầu ra công tắc	2 kênh rơ le ((5A 28VDC / 10A 125V AC / 5A 250VAC)
Đầu ra Analog	1 ~ 5VDC, 4 ~ 20mA (3 dây)
Kiểu kết nối điện	Cable, DIN Connector
Chân kết nối	R(PT)3/8", 9/16UNF Female (áp dụng > 1500bar), hoặc kết nối khác theo yêu cầu
Vật liệu	Inox, VITON, Ti 87%
Phạm vi đo và cấp chính xác của dòng model SSGA/SSGC	-100kPa ~ 0 ~ 5kPa…70MPa: ±0 .5% FS ± 1 chữ số    0 ~ 3.6...500MPa: ±0 .8% FS ± 1 chữ số
Phạm vi đo và cấp chính xác của dòng model SSGB/SSGD	-100kPa ~ 0 ~ 5kPa…70MPa: ±0 .5% FS ± 1 chữ số    0 ~ 71...500MPa: ±0 .8% FS ± 1 chữ số

Bản vẽ kỹ thuật của Cảm biến áp suất điện tử Sensys SSG

Nguyên lý hoạt động

Model đồng hồ đo/chuyển đổi áp suất kỹ thuật số SSG sử dụng nguyên lý cơ bản của cảm biến áp suất và chuyển đổi tín hiệu tương tự thành tín hiệu kỹ thuật số. Các bước hoạt động cụ thể như sau:
1. Cảm biến áp suất:
 - Khi có áp suất tác động lên cảm biến, cảm biến này sẽ chuyển đổi áp suất cơ học thành tín hiệu điện tương tự (analog signal).
 - Các loại cảm biến phổ biến trong SSG bao gồm các cảm biến kiểu màng căng (strain gauge) hoặc cảm biến piezoelectric.
2. Chuyển đổi tín hiệu tương tự sang kỹ thuật số:
 - Tín hiệu điện tương tự từ cảm biến được truyền tới bộ chuyển đổi (converter) tích hợp trong thiết bị.
 - Bộ chuyển đổi này sẽ xử lý tín hiệu và chuyển đổi nó từ dạng tương tự sang dạng kỹ thuật số (digital signal).
3. Hiển thị và xuất dữ liệu:
 - Tín hiệu kỹ thuật số được hiển thị trên màn hình LED đỏ với độ phân giải cao (tối đa ±5000) và chiều cao ký tự hiển thị là 15mm.
 - Thiết bị cũng có thể xuất tín hiệu ra dưới dạng tín hiệu tương tự (analog output) như 420mA hoặc 0-10Vdc, và tín hiệu kỹ thuật số (digital output) qua giao thức RS485.
4. Đầu ra chuyển mạch:
 - Các model SSG có khả năng điều khiển các thiết bị bên ngoài thông qua các rơ le chuyển mạch (relay output) với khả năng chịu dòng 3A ở 28Vdc hoặc 250Vac.
5. Hiệu chỉnh và bù nhiệt độ:
Thiết bị có cơ chế bù nhiệt độ để đảm bảo độ chính xác của phép đo trong các điều kiện nhiệt độ khác nhau (từ 10°C đến 70°C).
6. Tóm tắt các bước hoạt động:
 - Cảm biến áp suất-> 2. Chuyển đổi tín hiệu -> 3. Hiển thị và xuất dữ liệu -> 4. Điều khiển chuyển mạch -> 5. Hiệu chỉnh và bù nhiệt độ
 - Thiết bị SSG được thiết kế để cung cấp các phép đo áp suất chính xác, tin cậy và linh hoạt, phù hợp với nhiều ứng dụng trong công nghiệp và nghiên cứu.
