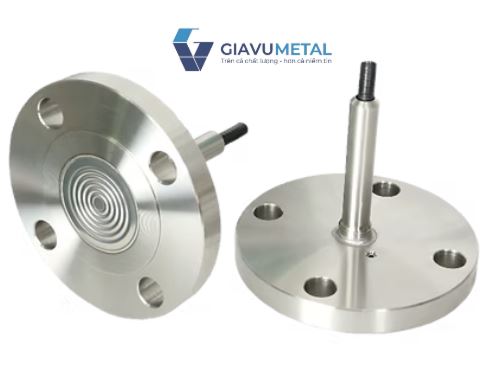

Đồng hồ áp suất dạng dây màng P791 P792

Đồng hồ áp suất Wise P791 và P792 (Series P790)

Đồng hồ áp suất Wise P791 và P792 (Series P790) là dòng áp kế màng ngăn có dây màng (remote/capillary type), được sử dụng để bảo vệ đồng hồ đo áp suất khỏi môi chất khắc nghiệt và cho phép lắp đặt đồng hồ ở vị trí xa điểm đo.
Điểm khác biệt chính
Sự khác biệt cốt lõi giữa hai model này nằm ở cấu tạo bộ phận truyền áp lực (phớt màng):

• Wise P791: Phớt màng có kết nối dạng ren (threaded connection) để vặn vào đường ống.
• Wise P792: Phớt màng có kết nối dạng mặt bích (flanged connection) để lắp đặt lên bồn chứa hoặc đường ống lớn.

Cả hai model đều sử dụng một ống mao dẫn (capillary tube) linh hoạt, dài vài mét, để truyền áp lực từ màng ngăn tại điểm đo đến bộ phận cảm biến của đồng hồ lắp đặt ở vị trí thuận tiện hơn.

Cơ chế hoạt động và Ưu điểm chính

Hệ thống P791/P792 hoạt động dựa trên nguyên lý thủy lực học. Áp suất từ môi chất tác động vào màng ngăn tại phớt màng. Áp lực này được truyền qua dầu điền đầy bên trong ống mao dẫn đến bộ phận cảm biến áp suất (ống Bourdon) của đồng hồ.

Lợi ích cốt lõi của thiết kế này bao gồm:

1. Cách ly nhiệt độ hiệu quả: Ống mao dẫn đóng vai trò như một bộ tản nhiệt, cách ly đồng hồ khỏi nhiệt độ cực cao (lên đến 200°C) hoặc cực thấp của môi chất. Điều này bảo vệ bộ phận cơ khí chính xác của đồng hồ khỏi hư hỏng do nhiệt.
2. Lắp đặt linh hoạt (Remote Mounting): Cho phép người vận hành lắp đặt đồng hồ ở những vị trí dễ quan sát, an toàn, ngay cả khi điểm đo nằm ở nơi khó tiếp cận, trên cao, hoặc trong khu vực nguy hiểm.
3. Bảo vệ khỏi ăn mòn và tắc nghẽn: Phớt màng ngăn chặn môi chất nguy hiểm, ăn mòn hoặc có độ nhớt cao tiếp xúc trực tiếp với các bộ phận nhạy cảm bên trong đồng hồ. Toàn bộ bề mặt tiếp xúc được chế tạo từ vật liệu chuyên dụng (Inox, Hastelloy, Monel)...

Thông số kỹ thuật chung

Dựa trên tài liệu từ Wise Control, các thông số của dòng P790 bao gồm:


Đặc tính	Thông số chi tiết
Thiết kế	Phớt màng hàn với kết nối ren hoặc mặt bích, sử dụng dầu thủy lực truyền áp
Chất lỏng điền đầy	Dầu Silicone (tiêu chuẩn)
Nhiệt độ làm việc	Môi trường: -20 ~ 65 °C; Môi chất: Lên đến 200 °C (tùy loại dầu điền đầy)
Vật liệu màng	Inox 316L, Monel, Hastelloy-C, Titanium, Tantalum, Niken
Vật liệu thân dưới	Inox 304, 304L, 316, 316L, Monel, Hastelloy-C, Titanium, Niken
Ống mao dẫn	Ống Ø3.0 mm, bằng Inox 316L; hoặc ống mềm Ø7.5 mm, Inox 304 bọc PVC

Chi tiết P791 (Ren) và P792 (Mặt bích)

Sự lựa chọn giữa P791 và P792 phụ thuộc hoàn toàn vào cấu trúc hệ thống đường ống hoặc bồn chứa hiện tại của khách hàng:
1. Wise P791 (Kết nối ren)

• Đặc điểm: Sử dụng kết nối ren ngoài tiêu chuẩn (PT, NPT, PF...) để vặn trực tiếp vào ống.
• Ứng dụng: Phù hợp với các đường ống có kích thước nhỏ và vừa, nơi đã có sẵn măng sông (socket) hoặc khớp nối ren chờ. Dễ dàng lắp đặt và bảo trì.

2. Wise P792 (Kết nối mặt bích)

• Đặc điểm: Sử dụng kết nối mặt bích theo các tiêu chuẩn quốc tế (ANSI/ASME, JIS, DIN), với kích thước và tiêu chuẩn áp suất đa dạng.
• Ứng dụng: Lý tưởng cho các bồn chứa lớn, đường ống công nghiệp nặng, hoặc nơi yêu cầu độ kín khít tuyệt đối và khả năng chịu áp lực cao của mối nối.

Ứng dụng tiêu biểu

Chức năng remote (dạng dây màng) làm cho P791 và P792 trở thành giải pháp lý tưởng cho các tình huống khó khăn:

• Vị trí khó tiếp cận: Khi điểm đo ở vị trí quá cao, khuất, hoặc rung động mạnh, đồng hồ có thể được lắp đặt từ xa an toàn.
• Nhiệt độ khắc nghiệt: Dầu silicone truyền nhiệt tốt giúp cách ly đồng hồ khỏi nhiệt độ cao hoặc quá lạnh của môi chất.
• Môi chất nguy hiểm/ăn mòn: Màng ngăn bảo vệ trực tiếp bộ phận đo khỏi các chất lỏng có tính ăn mòn cao hoặc độc hại.
• Chất lỏng nhớt/dễ đông đặc: Ngăn ngừa tắc nghẽn đường ống dẫn áp so với đồng hồ chân trực tiếp.
