Đồng hồ áp suất cực thấp P423

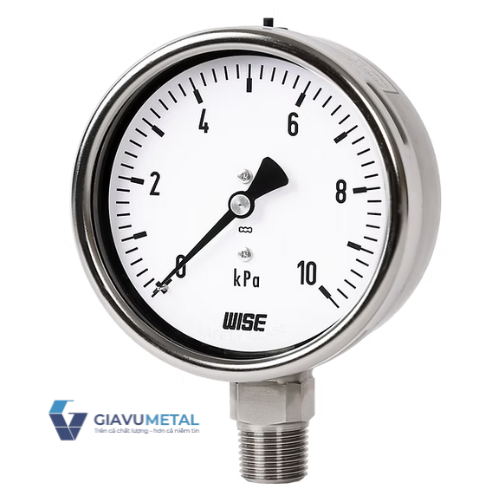

Đồng hồ đo áp suất thấp Wise P423

  Đồng hồ đo áp suất thấp là loại đồng hồ đo áp suất khí dạng capsule. Đây là thiết bị thường được sử dụng để đo áp suất nhỏ chỉ khoảng vài mbar. Nơi mà những loại đồng hồ đo áp suất ống buordon không thể đo được. Vì vậy mà thiết bị này không dùng ống bourdon mà dùng một bộ phận được gọi là capsule (con nhộng) để đo giá trị áp suất.

Đồng hồ đo áp suất thấp Wise P423 là mẫu đồng hồ đo áp suất được sản xuất bởi thương hiệu nổi tiếng Wise- Hàn Quốc. Đây là thiết bị chuyên được sử dụng trong những hệ thống hoạt động có áp suất thấp, chân không hay áp suất hỗ hợp.

  Đồng hồ đo áp suất âm Wise P423 là thiết bị được cấu tạo hoàn toàn từ thép không gỉ. Với 2 lớp màng chắn và 2 lớp màng chắn này dược hàn lại với nhau. Đây là thiết bị có nguyên lý hoạt động khá đơn giản. Khi lưu chất đi vào đồng hồ thống qua ren kết nối. Lưu chất thông qua ống mao dẫn thì áp suất đi vào lớp màng Capsule. Hai lớp màng này rất mỏng nên khi có áp suất đi vào từ phía chân ren sẽ làm phồng 2 lớp màng này. Lớp màng phồng lên sẽ làm cho bộ phận truyền động tác động đến kim đồng hồ. Từ đó làm kim xoay trên mặt hiển thị.

Thông số kỹ thuật chung đồng hồ đo áp suất Wise

Cấu tạo và nguyên lý hoạt động của đồng hồ đo áp suất Wise Hàn Quốc

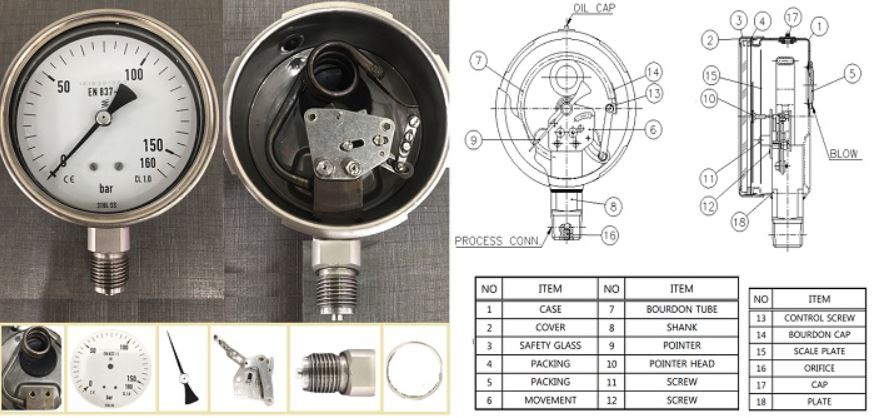

 Cấu tạo đồng hồ đo áp suất Wise

Đồng hồ đo áp suất Wise có cấu tạo khá đơn giản gồm các bộ phận chính đó là:

• Vòng nắp màng đồng hồ
• Kính quan sát và bảo mặt đồng hồ
• Gioăng cao su làm kín mặt đồng hồ
• Kim đồng hồ, mặt hiển thị, số đo, đơn vị đo, dung sai
• Bộ truyền động gồm các bánh răng, trục kết nối.
• Ống đo áp Bourdon
• Chân ren kết nối đồng hồ đo áp suất
• Vỏ đồng hồ bảo vệ
• Nút chặn dầu đồng hồ
• Nút bịt cao su phòng chống nổ.

Nguyên lý hoạt động của đồng hồ đo áp suất Wise

Đồng hồ đo áp suất wise có cơ chế hoạt động khá đơn giản, chúng ta có thể hình dung như sau:

Khi có chất lỏng, khí hoặc hơi nóng từ trong đường ống đi vào chân đồng hồ đo áp suất wise đã kết nối với ống sẵn, lúc này dòng lưu chất sẽ chảy vào trong ống bourdon, tùy vào áp suất bên trong hệ thống nhẹ hay mạnh sẽ đẩy ống bourdon giản ra hoặc co lại.

Khi có sự co giản của ống bourdon lúc này sẽ tác động trực tiếp lên bộ truyền động và làm cho cho chuỗi liên kết bánh răng chuyển động, đồng thời trục kết nối của bánh răng và kim đồng hồ sẽ quay. Khi kim đồng hồ chỉ thị vào kết quả ghi trên mặt đồng hồ sẽ tương ứng với áp suất được đưa vào ống bourdon và từ ta có thể kết luận rằng đó là kết cần đo trong hệ thống sử dụng.

Ưu điểm nổi bật của đồng hồ đo áp suất Hàn Quốc Wise

Đồng hồ đo áp lực wise có những đặc điểm nổi bật mà tôi muốn giới thiệu tới quý khách hàng đó là:

• Ưu điểm 1: Đồng hồ đo áp suất wise có đa dạng chủng loại, cũng như mẫu mã nên phù hợp với nhiều hệ thống lắp đặt.
• Ưu điểm 2: Đồng hồ đo áp suất Wise Hàn Quốc là thiết bị đo có độ chính xác cao, độ bền tuyệt vời, đã có kiểm định chất lượng.
• Ưu điểm 3: Loại đồng hồ đo áp lực wise có thiết kế đơn giản, dễ dàng lắp đặt cũng như thay thế và sửa chữa.
• Ưu điểm 4: Kích cỡ mặt đồng hồ đa dạng, chân ren kết nối phù hợp với nhiều kích cỡ đường ống lắp đặt.
• Ưu điểm 5: Đồng hồ đo áp suất hãng Wise có da dạng dải đo để sử dụng cho nhiều hệ thống từ chân âm -0, 2, 4, 6, 10, 15...350, -1000 kgf/cm2, -76 cmHg.
• Ưu điểm 6: Đồng hồ đo áp suất của hãng wise được sử dụng cho các đơn vị đo khác nhau như Mpa, Psi, Bar, cmHg, Kpa, Kgf/cm2…
• Ưu điểm 7: Đồng hồ đo áp suất wise mà chúng tôi đang cung cấp đọc quyền nên có giá thành rẻ, phù hợp với nhiều với phân khúc phân tầng giá cả trên đồng hồ.

Những lưu ý khi sử dụng đồng hồ đo áp suất thấp Wise P423

• Trong những môi trường chất lỏng có tính ăn mòn. Cần sử dụng màng ngăn hay màng chắn hoặc vật liệu thích hợp để chống ăn mòn.
• Nếu sử dụng cho môi trường chất lỏng có nhiệt độ cao. Nên lắp thêm ống siphon để giảm nhiệt độ tối thiểu của lưu chất.
• Trong quá trình sử dụng nếu áp suất giảm đột ngột có thể làm thiết bị hư hỏng
• Trong quá trình hoạt động có khả năng xảy ra xung áp hay áp suất xung kích. Nên cần lắp thêm các thiết bị để ngăn ngừa tình trạng quá áp.
• Cần kiểm tra thường xuyên thiết bị một hay hai lần trên năm.

Trên đây là những chia sẻ của chúng tôi về đòng đồng hồ đo áp suất âm Wise P423. Hi vọng những chia sẻ này của chúng tôi sẽ giúp cho khách hàng có thêm những thông tin bổ ích. Từ đó có thể lựa chọn những sản phẩm phù hợp với hệ thống của mình.
