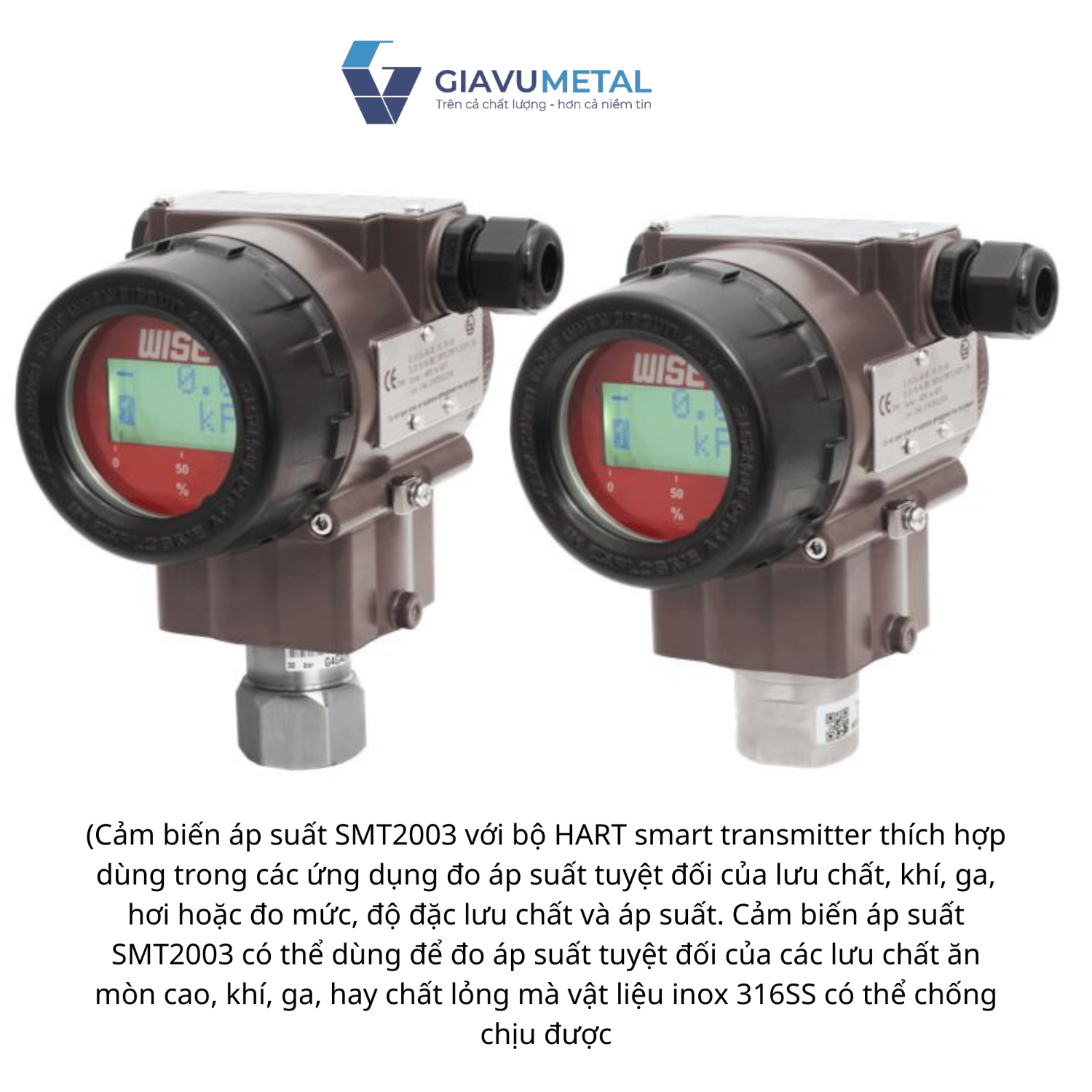

Cảm biến áp suất SMT2003 (HART)

Đồng hồ đo áp suất SMT2003 - Wise

Đồng hồ đo áp suất áp suất SMT2003 phù hợp để đo lưu lượng chất lỏng, khí hoặc hơi cũng như mức chất lỏng, mật độ và áp suất. Các tính năng chính bao gồm phản hồi nhanh, thiết lập từ xa bằng cách sử dụng giao tiếp, tự chẩn đoán và tùy chọn đầu ra trạng thái cho áp suất cao / thấp báo động.

Cảm biến áp suất

Trước tiên chúng ta cần biết dải đo của cảm biến áp suất là bao nhiêu, dải đo này được thiết kế để phù hợp với hệ thống và mục đích sử dựng, có đến gần 100 dải đo khác nhau, nhưng phổ biến là các dãy đo như 0-1bar, 0-2,5bar, 0-4bar, 0-10bar,0-16bar, 0-25bar, 0-40bar, 0-80bar, 0-100bar, 0- 160bar, 0-250bar, 0-300bar, 0-400bar…và những dải đo có áp suất cực thấp như 0-100 pascal, 0-200pascal , 0-500pascal, …như ta biết 1bar= 100.000 pascal, do đó những dải đo càng nhỏ độ chính xác cao thì giá thành càng cao.

 - Thông số tiếp theo cần quan tâm khả năng chịu được nhiệt độ cảu thiết bị khi hoạt động trong môi trường khắc nghiệt, thông thường nhiệt độ chịu đựng của cảm biến áp suất tiêu chuẩn là -25 đến 125 °C, tùy vào ứng dụng và mục môi trường làm việc mà ta chọn đồng hồ có dải nhiệt độ làm việc thích hợp hơn lớn nhất là 300 C, cảm biến được làm mát bằng dung dịch silicon. - Chọn kiểu kết nối cơ khí cho Cảm biến áp suất – cảm biến đo áp lực – Pressure transmitter, mỗi cảm biến có nhiều kiểu kết nối khác nhau phổ biến là các kiểu G1/2 DIN3852, G1/2 EN837, G1/4 DIN 3852, G1/4 EN837,G1/2 open port, 1/2 NPT, 1/4 NPT.., kiểu két nối chân đứng hay chân ngang, chân trước hay chân sau.

 - Tín hiệu đầu ra của của cảm biến áp suất thường là tín hiệu analog ngõ ra 4-20ma tuy nhiên một số hệ thống cũ và dây chuyền sản xuất nhập thì vẫn có chuẩn cũ là 0-10v và 0-5v, những chuẩn cũ phải dùng bộ chuyển đổi 4-20ma sang 0-10v, 0-5v.

 - Lựa chọn độ chính xác cho Cảm biến đo áp suất , cảm biến phải có độ sai số là 0.5%, nếu nhu cầu đòi hỏi độ chính xác cao thì nên chọn 0.35%, 0.2%, 0.1% kèm theo đó là giá thành sẽ cao hơn.
 - Tùy vào nhu cầu người dùng sẽ lựa chọn những tiêu chuẩn như an toàn chống cháy nổ,chống nước, chống bụi bẩn, tiêu chuẩn an toàn thực phẩm…

Thông số kỹ thuật của cảm biến áp suất

Sự chính xác	± 0,05% của nhịp đã hiệu chuẩn. ± 0,075% của nhịp đã hiệu chỉnh.
Giới hạn phạm vi	40 kPa ~ 3 MPa
Giảm xuống	Khả năng điều chỉnh lên đến 100: 1 phạm vi
Sự cân bằng nhiệt độ	Cảm biến nhiệt độ có độ nhạy cao được đóng gói trong bộ cảm biến
Cơ hoành cách ly	316L SS Hastelloy C 316L SS mạ vàng
Phương tiện đo lường	Khí, hơi nước và chất lỏng
Sự ổn định	Tuổi thọ: 10 năm ổn định 0,15% URL
Đầu ra	4 ~ 20 mA với giao thức HART
Mức độ bảo vệ	EN60529 / IEC529 / IP66 EN60529 / IEC529 / IP67

 Thông số kỹ thuật về chức năng liên lạc của cảm biến áp suất Wise SMT2003

Turn-down Accuracy ( cấp chính xác ) :

• If the Accuracy is (%) : 0.075
• If Turn-down ≤ 10:1, ±0.075 % FSO
• If Turn-down > 10:1, ±[(0.075 x Turn-down) % + 0.075 %] FSO
• Turn-down = Nominal Pressure Range / Adjusted

Thông số vật lý của Cảm biến áp suất chênh áp Wise SMT2001 giao thức HART

• Thân cảm biến: inox 316
• Màng cách ly: inox 316L / hợp kim / mạ vàng trên 316L / mạ teflon trên 316L
• Bu lông: inox 304 / thép carbon mạ kẽm (cho áp suất tĩnh 400bar)
• Thân mặt bích: inox 316
• Bên trong bộ cảm biến điền đầy chất lỏng: dầu silicon / dầu fluoride
• Vỏ cảm biến: Aluminium / 316SS
• Cấp độ bảo vệ: IP66/IP67

 Lưu ý khi sử dụng, lắp đặt trong môi trường đặc biệt

Trong một số trường hợp khác nhau, không phải lúc nào cảm biến áp suất Wise SMT2003 cũng có thể lắp đặt trong môi trường tiêu chuẩn nên để đảm bảo an toàn trong quá trình sử dụng và lắp đặt, quý khách càn lưu ý những điều sau.

Khi lắp đặt ngoài trời hoặc trong môi trường ẩm ướt cần lưu ý những điểm sau:

• Thiết bị phải được kết nối điện ngay sau khi lắp đặt để đảm bảo rằng không có hơi ẩm nào có thể xâm nhập vào đầu nối phích cắm, Nếu không thể thực hiện được, phải ngăn chặn sự xâm nhập của hơi ẩm bằng cách sử dụng một nắp bảo vệ thích hợp. (Lớp bảo vệ được chỉ định trong bảng dữ liệu áp dụng cho thiết bị được kết nối.)
• Chọn vị trí lắp đặt cho phép thoát nước bắn và nước ngưng tụ ra ngoài. Đảm bảo rằng các bề mặt bịt kín không tiếp xúc với bất kỳ chất lỏng nào!
• Nếu thiết bị được lắp đặt cách mặt đất 90 ‘độ, cáp đi ra phải được chuyển hướng xuống dưới. Nếu đường dây phải được chuyển hướng lên trên, điều này đạt được bằng cách uốn cáp thành hình chữ “U” về phía mặt đất.
• Nơi lắp đặt tránh ánh nắng trực tiếp. Tiếp xúc trực tiếp với ánh sáng mặt trời có thể gây ra vượt quá nhiệt độ hoạt động cho phép tối đa.
