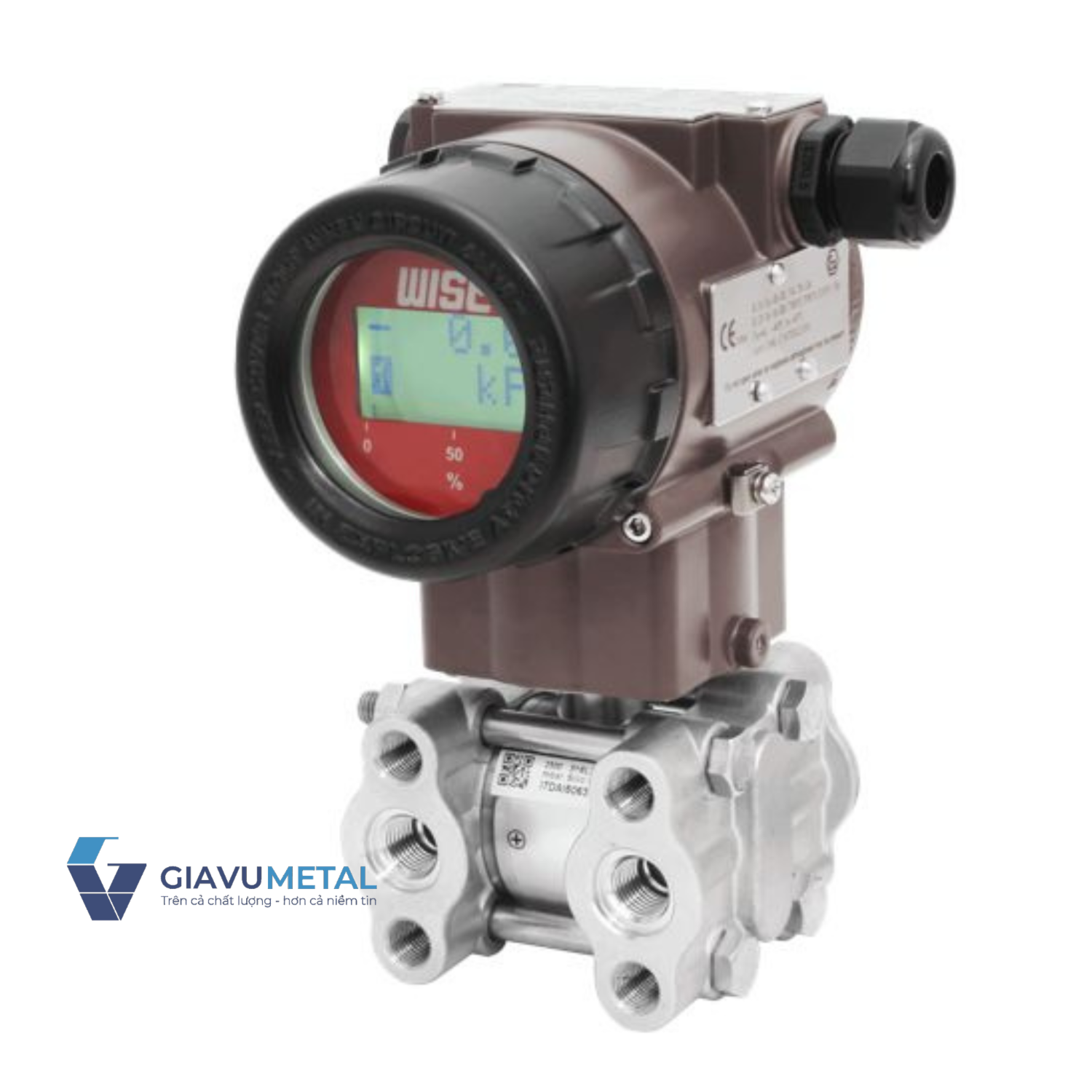

Cảm biến áp suất chênh áp SMT2001 (HART)

Cảm biến áp suất Wise SMT2001 có thể được một loại đồng hồ đo áp suất dạng điện tự của thương hiệu nổi tiếng mang tầm quốc tế có xuất xứ tại Hàn Quốc này. Cùng với đó, Pressure tranmitter SMT2001 cũng là thiết bị được dùng để đo chênh lệch áp suất tại một vị trí nhất đinh.
Cảm biến áp suất Wise SMT2001 rất thích hợp để đo lưu lượng chất lỏng, khí hoặc hơi cũng như mức chất lỏng, tỷ trọng và áp suất. Các tính năng chính của thiết bị bao gồm sự phản ứng nhanh, thiết lập từ xa bằng cách sử dụng phụ kiện hỗ trợ dùng để liên lạc với SMT2001, tự chẩn đoán và đầu ra trạng thái tùy chọn cho cảnh báo áp suất cao/thấp.

Thông số kỹ thuật của cảm biến áp suất

Sự chính xác	± 0,05% của nhịp đã hiệu chuẩn. ± 0,075% của nhịp đã hiệu chỉnh.
Giới hạn phạm vi	1 kPa ~ 3 MPa
Giảm xuống	Khả năng điều chỉnh lên đến 100: 1 phạm vi
Sự cân bằng nhiệt độ	Cảm biến nhiệt độ có độ nhạy cao được đóng gói trong bộ cảm biến
Cơ hoành cách ly	316L SS Hastelloy C 316L SS 316L SS mạ vàng với mạ FEP
Phương tiện đo lường	Khí, hơi và lỏng
Sự ổn định	Tuổi thọ: 10 năm ổn định 0,15% URL
Đầu ra	4 ~ 20 mA với giao thức HART
Mức độ bảo vệ	EN60529 / IEC529 / IP66 EN60529 / IEC529 / IP67

Sự quan trọng của thiết bị đối với hệ thống vận hành

Cảm biến áp suất Wise SMT2001 thông minh dòng SMT200x được thiết kế đặc biệt cho quy trình công nghiệp và được sử dụng để đo mật độ, áp suất và dòng chảy của chất lỏng, khí và hơi. Thiết bị được trang bị tiêu chuẩn với giao tiếp HART® và các thông số của nó có thể được thiết lập bằng PC, thiết bị giao tiếp HART®, v.v. Môi trường có thể được đo là chất khí hoặc chất lỏng tương thích với vật liệu tiếp xúc với môi trường. Những điều này được mô tả trong dữ liệu tờ giấy. Hơn nữa, phải đảm bảo trong từng trường hợp riêng biệt rằng phương tiện này tương thích với các bộ phận mà chúng tiếp xúc với nó.

Các kiểu lắp của Cảm biến áp suất chênh áp Wise giao thức HART model SMT2001

Có 2 dạng lắp cho bộ cảm biến áp suất chênh áp wise giao thức HART model SMT2001 này:

- Kiểu lắp 2":

- Kiểu gắn tường:

5. Kết nối điện của Cảm biến áp suất chênh áp Wise giao thức HART model SMT2001

Ở phần này chúng ta sẽ thấy được sơ đồ kết nối điện của bộ cảm biến áp suất chênh áp wise giao thức HART model SMT2001

6. Các dạng kết nối của Cảm biến áp suất chênh áp Wise giao thức HART model SMT2001

Dưới đây là dạng kết nối mặt bích hình bầu dục với chân ren ¼-18 NPT(F)

 Lưu ý khi sử dụng để đảm bảo an toàn

Cảm biến áp suất Wise SMT2001 là thiết bị điện tử có độ chính xác cao và phải được xử lý cẩn thận khi đóng gói và mở gói. Đặc biệt, nghiêm cấm các hành vi gây nguy hại nghiêm trọng tới sản phẩm như ném.

1. Không được sửa đổi hoặc thay đổi thiết bị.
2. Vui lòng tháo nắp bảo vệ khỏi thiết bị trước khi lắp đặt, để tránh làm hỏng màng ngăn.
3. Đặt nắp bảo vệ trở lại màng ngăn ngay sau khi tháo thiết bị.
4. Điều trị cơ hoành không được bảo vệ hết sức cẩn thận; nó có thể bị hư hỏng rất dễ dàng.
5. Không dùng bất kỳ lực nào để cài đặt thiết bị để tránh làm hỏng thiết bị và hệ thống.
6. Khi thiết bị được kết nối với buồng áp suất, người sử dụng phải đảm bảo niêm phong thích hợp.
7. Khi thiết kế hoặc lắp đặt, trước tiên hãy kiểm tra xem vật liệu của đường ống và các vòng chữ O được cung cấp có phù hợp để sử dụng hay không.
8. Bất kỳ lực cơ học nào lớn hơn áp suất cho phép lên đầu nối thiết bị, nó có thể làm thay đổi đặc tính của thiết bị hoặc gây ra hư hỏng, do đó, đòi hỏi một sự chăm sóc đặc biệt. Điều này đặc biệt áp dụng cho các dải áp suất rất nhỏ.
9. Trong trường hợp hệ thống thủy lực, định hướng thiết bị sao cho đầu nối áp suất hướng lên trên (để thông hơi).
10. Cung cấp bộ phận làm mát khi sử dụng thiết bị trong đường hơi.
11. Cáp nên sử dụng cùng mức tiêu chuẩn IIC Ex d

Khi lắp đặt ngoài trời hoặc trong môi trường ẩm ướt cần lưu ý những điểm sau:

• Thiết bị phải được kết nối điện ngay sau khi lắp đặt để đảm bảo rằng không có hơi ẩm nào có thể xâm nhập vào đầu nối phích cắm, Nếu không thể thực hiện được, phải ngăn chặn sự xâm nhập của hơi ẩm bằng cách sử dụng một nắp bảo vệ thích hợp. (Lớp bảo vệ được chỉ định trong bảng dữ liệu áp dụng cho thiết bị được kết nối.)
• Chọn vị trí lắp đặt cho phép thoát nước bắn và nước ngưng tụ ra ngoài. Đảm bảo rằng các bề mặt bịt kín không tiếp xúc với bất kỳ chất lỏng nào!
• Nếu thiết bị được lắp đặt cách mặt đất 90 ‘độ, cáp đi ra phải được chuyển hướng xuống dưới. Nếu đường dây phải được chuyển hướng lên trên, điều này đạt được bằng cách uốn cáp thành hình chữ “U” về phía mặt đất.
• Nơi lắp đặt tránh ánh nắng trực tiếp. Tiếp xúc trực tiếp với ánh sáng mặt trời có thể gây ra vượt quá nhiệt độ hoạt động cho phép tối đa.
