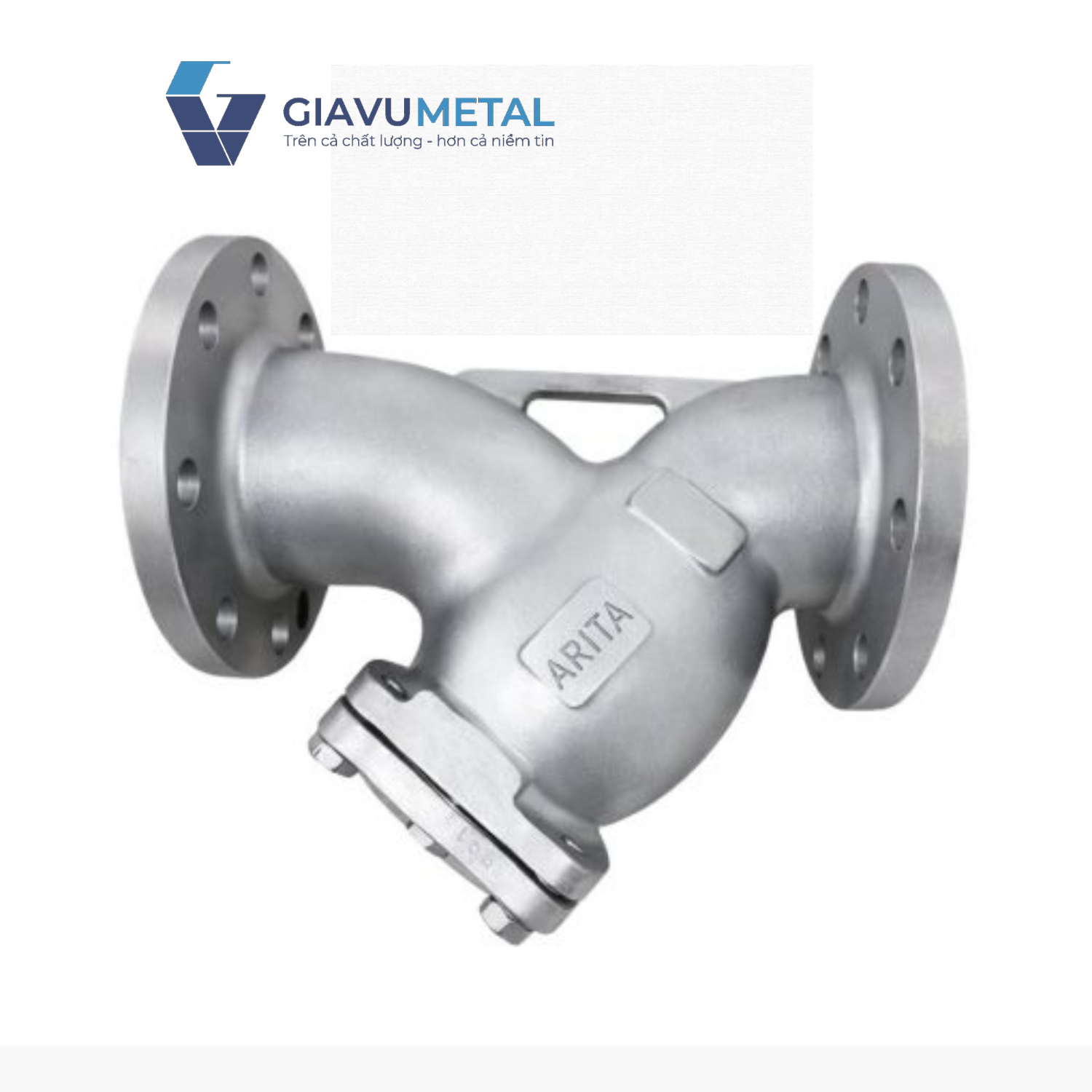

Van lọc Y inox SS304 Arita ARV-105FE(J)

4 Lượt xem

Giá bán: Liên hệ

Mã sản phẩm: S000963
Kích thước:
Y lọc Arita ARV-105FE(J) là dòng lọc chữ Y bằng inox, sử dụng kết nối mặt bích tiêu chuẩn JIS 10K, được thiết kế để loại bỏ cặn rắn trong hệ thống đường ống. Nhờ cấu tạo dạng chữ Y, thiết bị giúp duy trì dòng chảy ổn định và bảo vệ các thiết bị phía sau khỏi hư hỏng do tạp chất.
Sản phẩm đặc biệt phù hợp với môi trường có nhiệt độ cao hoặc yêu cầu chống ăn mòn tốt.

Thông tin sản phẩm
Thông số kỹ thuật

Y inox SS304 Arita ARV-105FE(J)

Van lọc Y inox SS304 Arita ARV-105FE(J) là thiết bị dùng để lọc rác, cặn bẩn, tạp chất rắn trong đường ống dẫn chất lỏng hoặc khí. Van có thiết kế hình chữ Y, giúp dòng chảy ổn định, giảm tổn thất áp suất trong quá trình vận hành.

Sản phẩm được chế tạo từ inox SS304 cao cấp, đến từ thương hiệu Arita (Malaysia) – một trong những hãng van công nghiệp uy tín hàng đầu châu Á. Van lọc Y Arita ARV-105FE(J) được sử dụng phổ biến trong hệ thống nước, hơi, dầu, hóa chất nhẹ và thực phẩm.

Đặc điểm kỹ thuật

Kết nối mặt bích tiêu chuẩn JIS 10K
Thân inox đúc chịu nhiệt và chống ăn mòn
Lưới lọc dạng rổ, dễ tháo vệ sinh
Gioăng kim loại xoắn (Spiral Wound) kín khít
Làm việc tốt trong môi trường nhiệt độ cao
Phù hợp nhiều loại lưu chất công nghiệp

Cấu tạo lọc Y inox SS304 Arita ARV-105FE(J)

Van lọc Y inox SS304 Arita ARV-105FE(J) có cấu tạo đơn giản nhưng chắc chắn, gồm các bộ phận chính:

Thân van (Body):
- Đúc nguyên khối từ inox SS304
- Chống ăn mòn, chịu nhiệt và áp lực tốt
Lưới lọc (Strainer Screen):
- Làm bằng inox không gỉ
- Có kích thước mắt lưới tiêu chuẩn, dễ tháo lắp vệ sinh
Nắp van (Cover/Cap):
- Kết nối ren hoặc mặt bích
- Dùng để tháo lưới lọc khi bảo trì
Kết nối đường ống:
- Dạng mặt bích JIS (FE-J) theo tiêu chuẩn Nhật Bản
Gioăng làm kín:
- Đảm bảo kín khít, không rò rỉ lưu chất

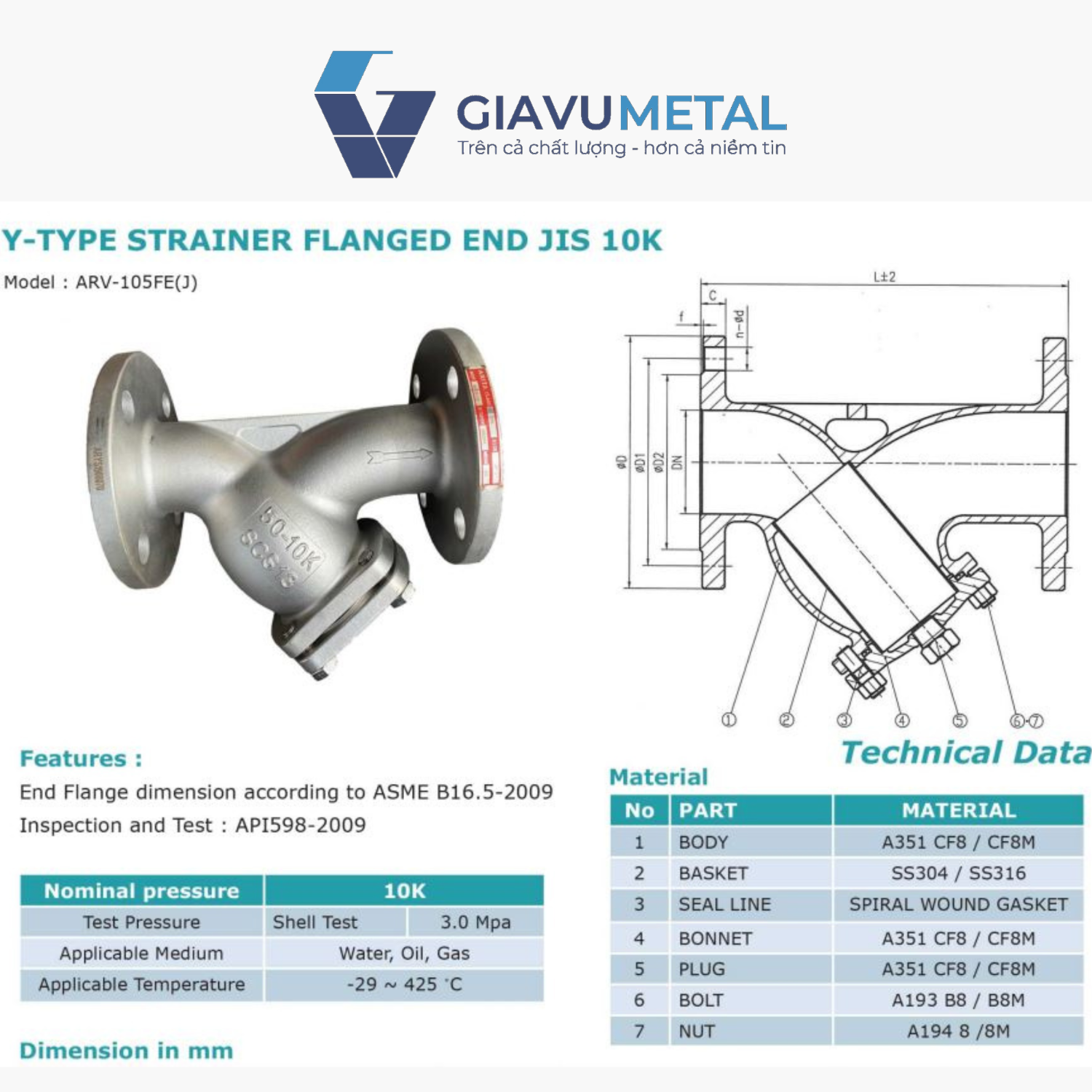

Cấu tạo và vật liệu

Y lọc Arita ARV-105FE(J) gồm các bộ phận chính:

Thân van (Body): Đúc từ inox A351 CF8 hoặc CF8M, chịu áp lực và nhiệt độ cao
Lưới lọc (Basket): Inox SS304 hoặc SS316, giữ lại tạp chất
Gioăng làm kín (Seal): Dạng Spiral Wound, đảm bảo độ kín khi áp lực lớn
Nắp (Bonnet): Inox CF8/CF8M, cho phép tháo lắp kiểm tra lưới
Nút xả (Plug): Dùng để xả cặn tích tụ
Bu lông (Bolt): Inox A193 B8/B8M, liên kết nắp và thân
Đai ốc (Nut): Inox A194 8/8M, siết chặt kết cấu

Thông số kỹ thuật van lọc Y inox SS304 Arita ARV-105FE(J)

Thông số	Giá trị
Tên sản phẩm	Van lọc Y inox SS304 Arita ARV-105FE(J)
Thương hiệu	Arita
Xuất xứ	Malaysia
Vật liệu thân	Inox SS304
Kiểu van	Van lọc chữ Y (Y Strainer)
Kết nối	Mặt bích JIS
Áp suất làm việc	PN10 / PN16
Nhiệt độ làm việc	Lên đến ~180°C
Môi chất	Nước, hơi, dầu, khí, hóa chất nhẹ
Kích thước	DN15 – DN300 (tùy model)

Đặc điểm nổi bật của van lọc Y inox SS304 Arita

Van lọc Y inox SS304 Arita ARV-105FE(J) sở hữu nhiều ưu điểm vượt trội:

Chất liệu inox SS304 cao cấp – bền bỉ, chống ăn mòn
Khả năng lọc hiệu quả, bảo vệ thiết bị phía sau như van, bơm, đồng hồ
Thiết kế chữ Y tối ưu, giảm tổn thất áp suất
Dễ dàng tháo lắp và vệ sinh
Tiêu chuẩn mặt bích JIS, dễ lắp đặt trong hệ thống
Thương hiệu Arita uy tín, chất lượng ổn định, tuổi thọ cao

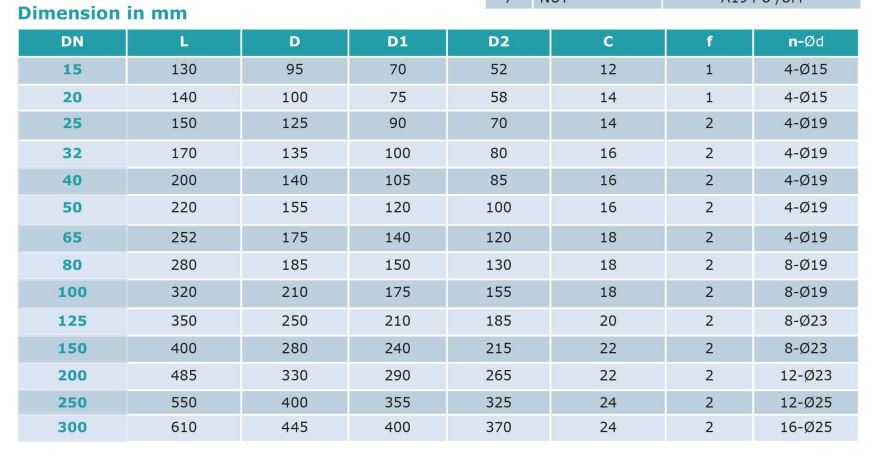

Bảng kích thước

DN	L	D	D1	D2	C	f	n-Ød
15	130	95	70	52	12	1	4-Ø15
20	140	100	75	58	14	1	4-Ø15
25	150	125	90	70	14	2	4-Ø19
40	200	140	105	85	16	2	4-Ø19
50	220	155	120	100	16	2	4-Ø19
65	252	175	140	120	18	2	4-Ø19
80	280	185	150	130	18	2	8-Ø19
100	320	210	175	155	18	2	8-Ø19
150	400	280	240	215	22	2	8-Ø23
200	485	330	290	265	22	2	12-Ø23
300	610	445	400	370	24	2	16-Ø25

Nguyên lý hoạt động của van lọc Y inox Arita

Nguyên lý hoạt động của van lọc Y inox SS304 Arita ARV-105FE(J) rất đơn giản:

Lưu chất (nước, hơi, dầu…) đi vào van theo chiều mũi tên trên thân
Khi dòng chảy đi qua lưới lọc, các cặn bẩn, rác, hạt rắn sẽ bị giữ lại
Lưu chất sạch tiếp tục đi ra đầu còn lại của van
Cặn bẩn tích tụ ở đáy nhánh Y và được xả ra khi tháo nắp van để vệ sinh

Thiết kế chữ Y giúp:

Dòng chảy mượt
Giảm sụt áp
Tăng hiệu quả lọc

Ứng dụng thực tế của lọc Y inox SS304 Arita ARV-105FE(J)

Van lọc Y inox Arita được ứng dụng rộng rãi trong nhiều lĩnh vực:

Hệ thống cấp thoát nước công nghiệp
Hệ thống hơi nóng, lò hơi
Nhà máy thực phẩm, đồ uống
Ngành hóa chất nhẹ
Hệ thống HVAC, PCCC
Nhà máy xử lý nước, nước thải

Nhờ khả năng lọc hiệu quả và độ bền cao, van giúp giảm hư hỏng thiết bị, tăng tuổi thọ hệ thống và tiết kiệm chi phí bảo trì.
